激光调阻机在霍尔电流传感器领域的应用

       霍尔器件是一种采用半导体材料制成的磁电转换器件。如果在输入端通入控制电流IC，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。霍尔电流传感器是按照霍尔效应原理制成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。因此，使电流的非接触测量成为可能。通过测量霍尔电势的大小间接测量载流导体电流的大小。因此，霍尔电流传感器经过了电－磁－电的绝缘隔离转换。霍尔电流传感器广泛应用在变频调速装置、逆变装置、UPS电源、通信电源、新能源汽车、电网监测等需要隔离检测电流的设施中。目前霍尔电流传感器已被越来越多的人认识并且使用。

        霍尔电流传感器有两种工作原理，即开环式工作原理和闭环式工作原理。开环的霍尔电流传感器采用的是霍尔直放式原理，闭环的霍尔电流传感器采用的是磁平衡原理。一般开环的适用于大电流监测，闭环适用于小电流监测。闭环的在响应时间跟精度上要比开环的好很多。

        开环霍尔电流传感器原理，原边电流流过导体产生的磁场聚集在磁环内，这一磁场的大小与流过导体的电流成正比，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压精确的反映原边电流。

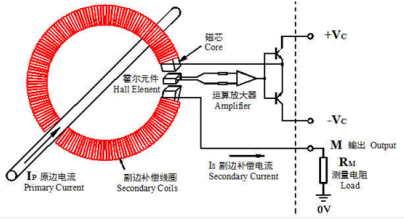

        闭环霍尔电流传感器基于磁平衡式霍尔原理，当原边电流IP产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边IP产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。

       霍尔电流传感器一般有输出零位和满程两个重要的参数，由于工艺特点，这两个参数会有一定误差，特别是在追求高精度的要求下，无法满足使用要求，需要对这两个参数进行调整。    传统调整方法有两种：一是在电路上安装电位器调整，这种方法的长期稳定性较差，特别是在一些恶劣的使用场合下无法正常使用；另外一种方法是采用人工调试，手动更换电阻，这种方法效率低下，且容易出现人为错误。

       目前国外在霍尔电流传感器领域普遍采用激光调阻工艺进行调整，此方法调整结果精度高，速度快，自动化程度高，稳定可靠。

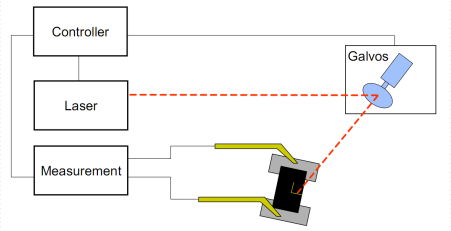

       在霍尔电流传感器中安装几只激光可调电阻，利用激光调整电阻变化使霍尔传感器的输出信号也产生变化，同时实时监测电路测量输出结果，达到目标值即停止。
